管道混合器
一、構造和作用
管道混合器一般由節組成(也可根據混合介質的性能拉加節數)。每節混合器一個80°扭曲的固定螺旋葉片，分左旋和右旋二種，相鄰二節中的螺旋葉片旋轉方面相反，并相錯90°，為便于安裝螺旋葉片，簡體做成二個半圓形，兩端均用法蘭連接。
混合器的螺旋葉片不動，僅是被混合器的物料或介質的運動。流體通過它除產生降壓外，不用外能源。主要是流動分割、徑向混合、反向旋轉、二種介質不斷激烈摻混擴散，達到混合目的。
二、適用范圍
A、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用。
B、城市生活污水和工業廢水處理投加各種混凝劑、助凝劑進行混合作用。
C、給排水、環保工程中汽、水混合和投加液氯、臭氧等藥劑進行消毒處理。
D、工業廢水進行酸堿中和混合作用。
E、幾種工業廢水進行混合均化處理。
三、主要設計數據
A、混合器管徑按經濟流速進行選擇，一般按0.9-1.2米/秒計算；管徑大于500毫米的最大流速可達1.5米／秒 計算。有條件時。將管徑放大50-100毫米，以便減少水頭損失。
B、混合器節數基本組合按三節，水頭損失約0.4-0.8米，可根據混合介質情況增減節數。
C、混合器管內水壓按1.0kg/cm考慮。也可根據實際壓力進行設備加工。

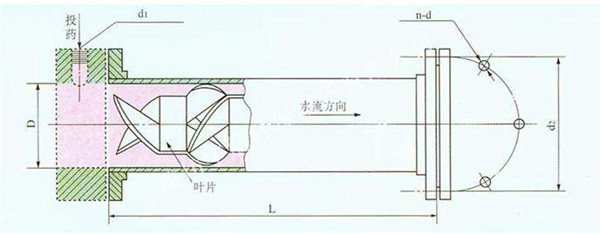

D、混合器安裝尺寸和外形見圖表。
| 序號 | 管徑 | 長度 |
| 1. | DN40 | 500 |
| 2. | DN50 | 550 |
| 3. | DN65 | 600 |
| 4. | DN80 | 650 |
| 5. | DN100 | 700 |
| 6. | DN125 | 850 |
| 7. | DN150 | 1000 |
| 8. | DN200 | 1200 |
| 9. | DN250 | 1200 |
| 10. | DN300 | 1300 |
| 11. | DN350 | 1350 |
| 12. | DN400 | 1500 |
| 13. | DN500 | 2200 |
| 14. | DN600 | 2800 |
